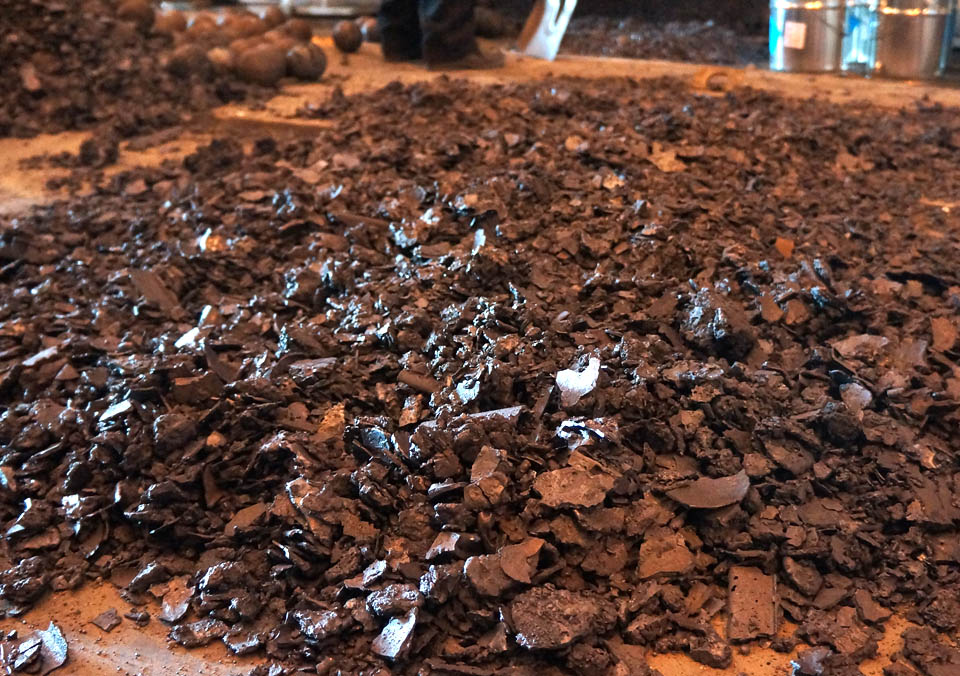

НПП «Энерготерм-система» совместно с ФГУП "ЦНИИчермет им. И.П.Бардина" и ЗАО «ОМК» под научным руководством д. т. н. В. М. Паршина, при финансовой поддержке Минобрнауки РФ разработало, изготовило и запустило в эксплуатацию опытно-промышленную установку, предназначенную для приёма расплава шлака из сталеплавильной печи либо из разливочного ковша, его первичного охлаждения, кристаллизации и дальнейшей переработки в кондиционный инертный наполнитель с извлечением магнитным сепаратором металлических включений.

Кристаллизатор

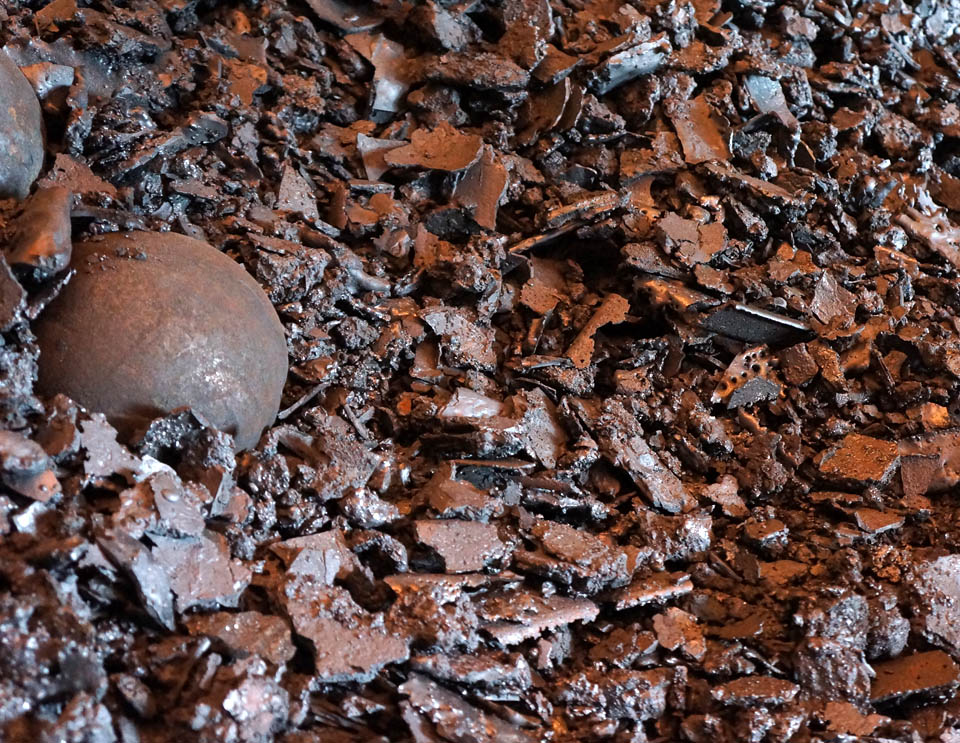

Конструктивно кристаллизатор выполнен стационарным, установленным на опорной раме с закрытым кожухом. Рабочим инструментом кристаллизатора является вращающийся барабан, разделённый на шесть секторов. В каждом секторе находятся металлические шары, которые непосредственно выполняют технологическую функцию по охлаждению, кристаллизации и дроблению шлака.

ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ:

Температура шлакового расплава - 1400 - 1700°С
Производительность (max) - 0,1 - 3,0 (5,0) т/мин.
Температура шлака на выходе - 700 - 800°С
Частота вращения барабана (ном.) - 2,5 об/мин.
Пределы регулирования частота вращения барабана - 0,5 - 5,0 об/мин.
Количество шаров (масса) - 2700 шт. (21681 кг)
Расход воды на охлаждение
- внутренних секций барабана - 50 м3/час;
- внешнее испарительное охлаждение через форсунки - 2,7 м3/час
Габариты барабана:
- внешний диаметр - 3400 мм;
- рабочая длина - 2250 мм
Масса установки - 50300 кг

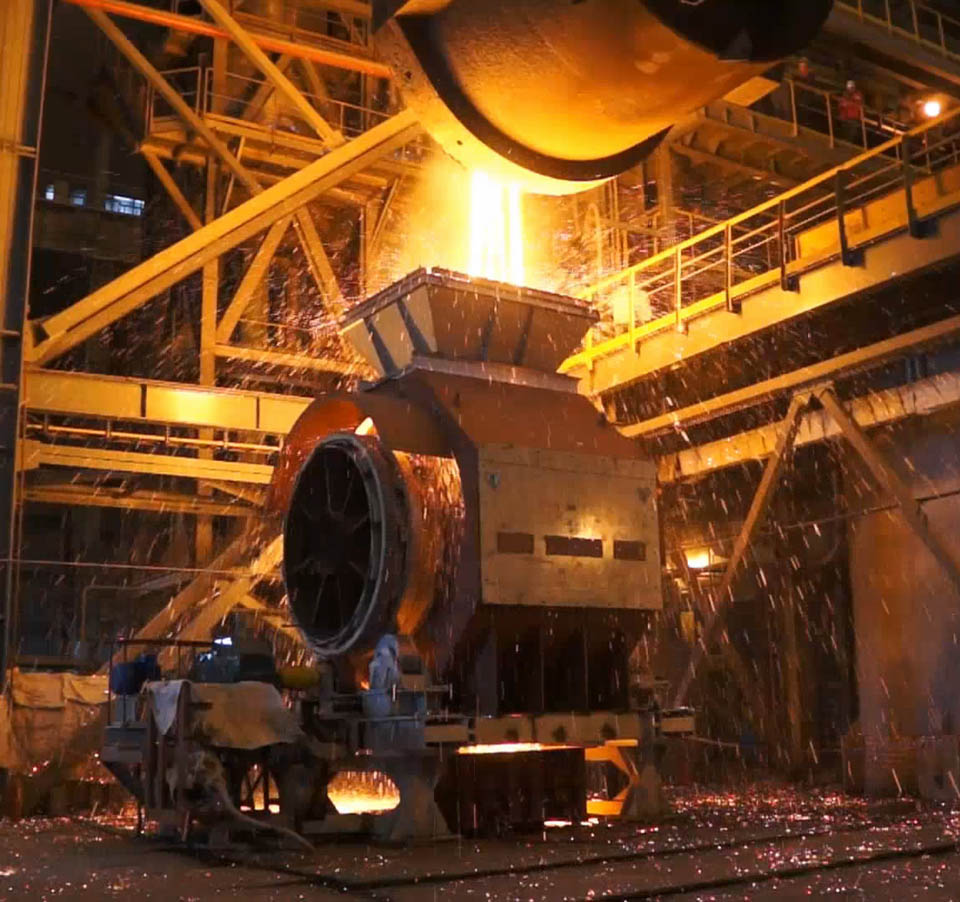

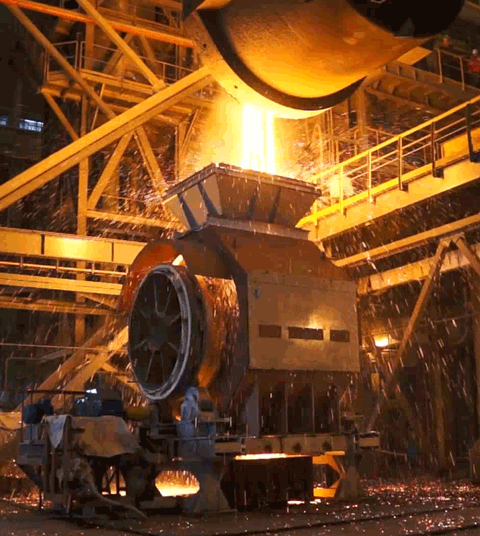

Видеофрагмент испытаний установки
