Установка предназначена для проплавления и сфероидезации мелкодисперсных порошковых материалов и синтеза из газовых составляющих.

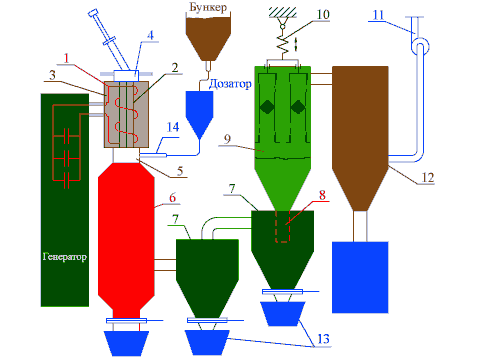

БЛОК-СХЕМА УСТАНОВКИ ВЧИ-500

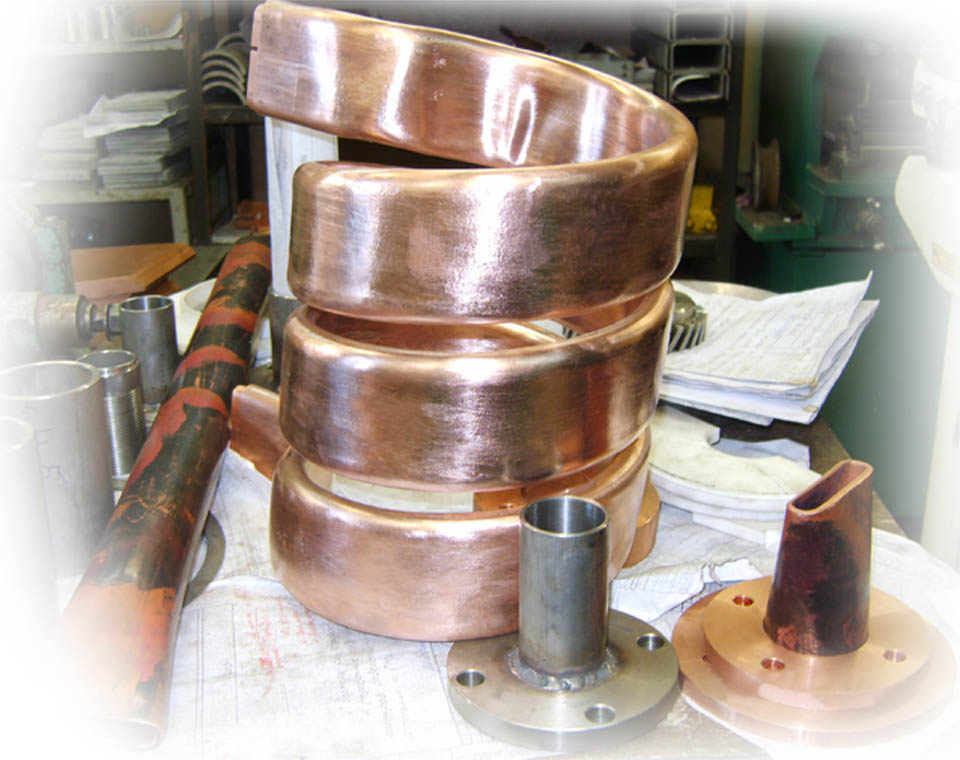

1 - индуктор; 2 - кварцевая разрядная камера; 3 - корпус плазматрона; 4- завихритель; 5- переходный узел; 6 - реактор; 7 - циклон; 8 - теплообменник; 9 - рукавный фильтр; 10 - система регуляции; 11 - эжектор; 12 - корпус фильтра; 13 - приемный бункер

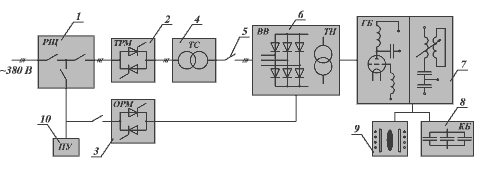

Электрическая функциональная схема установки ВЧИ-500

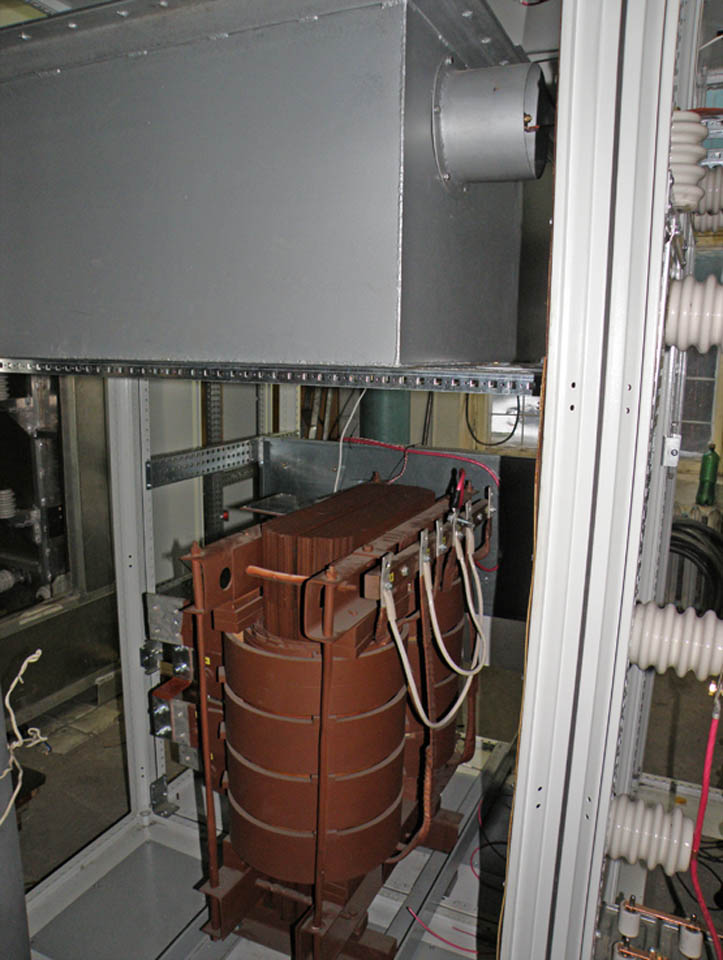

1 - РЩ - распределительный щит; 2 - ТРМ - трехфазный регулятор мощности; 3 - ОРМ - однофазный регулятор мощности; 4 - ТС - трансформатор силовой анодный;
5 - разъединитель высоковольтный; 6 - шкаф высоковольтного выпрямителя;
7 - ГБ - генераторный блок; 8 - КБ - конденсаторный блок; 9 - плазматрон высокочастотный индукционный; 10 - ПУ - пульт управления.

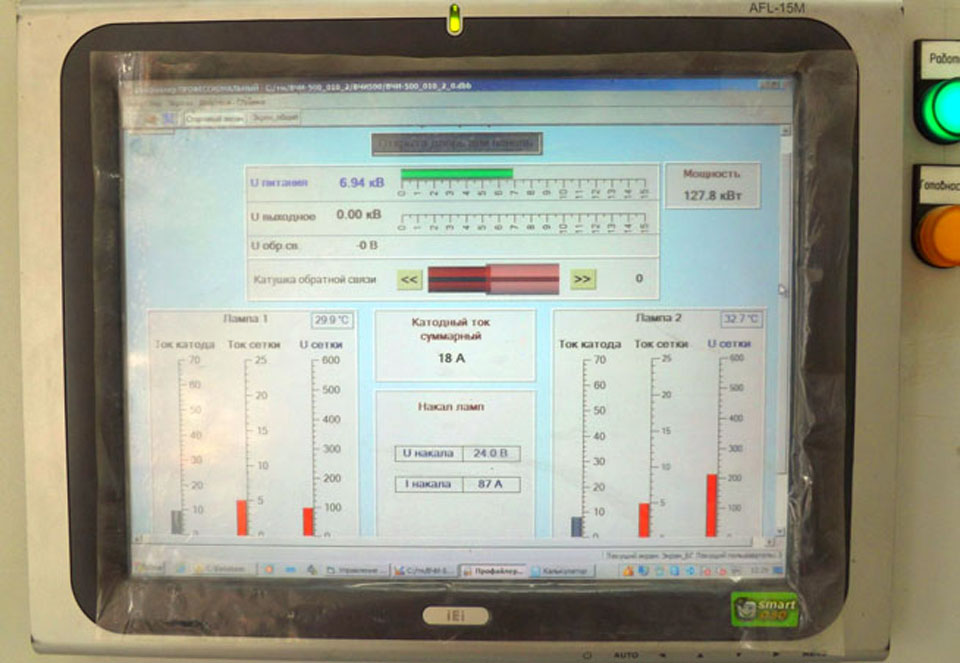

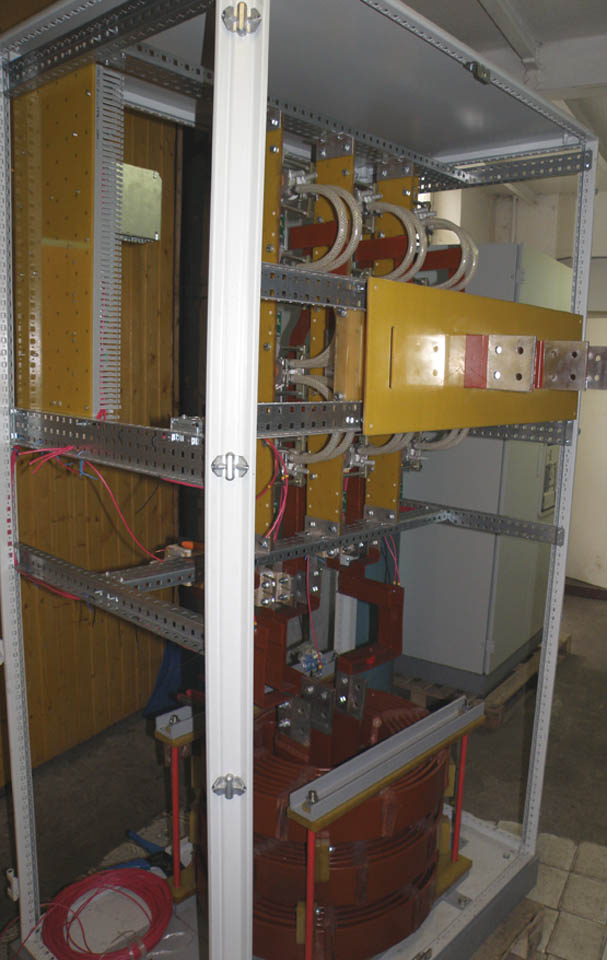

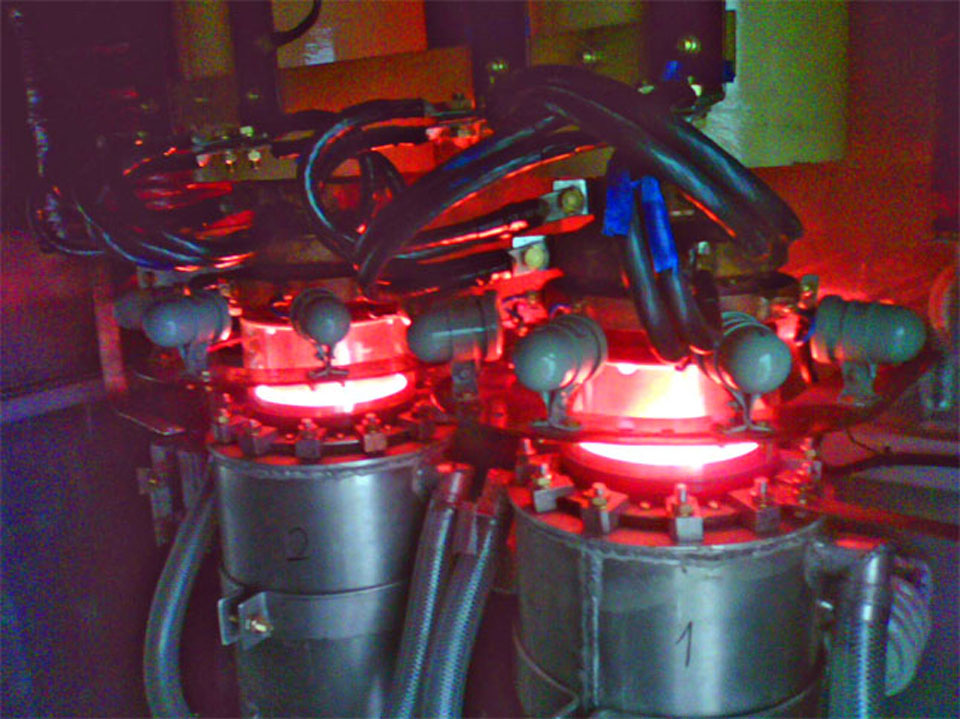

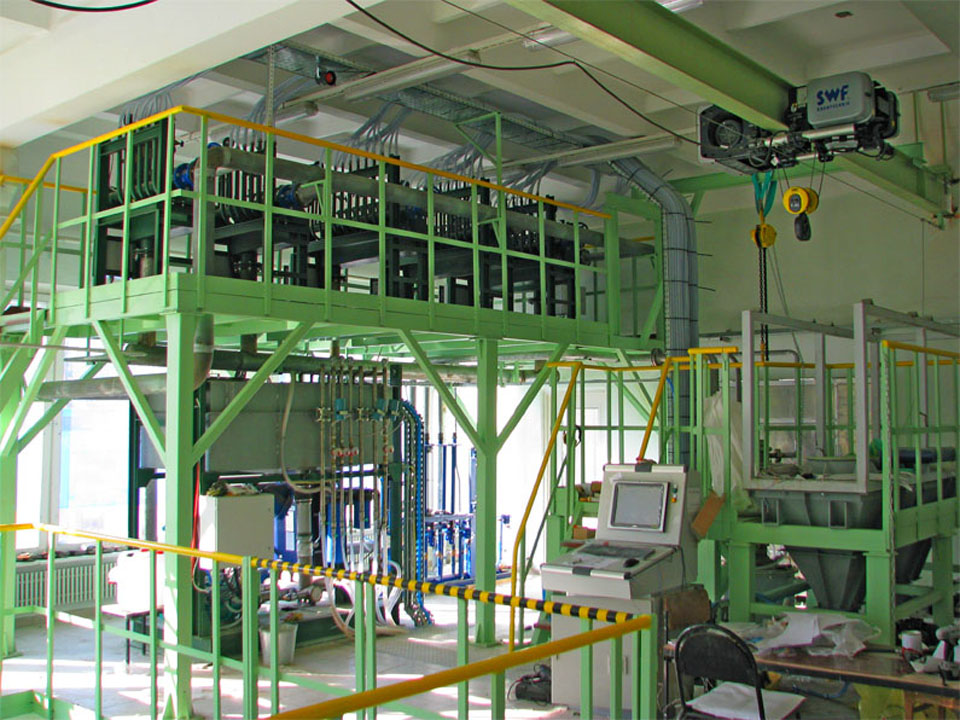

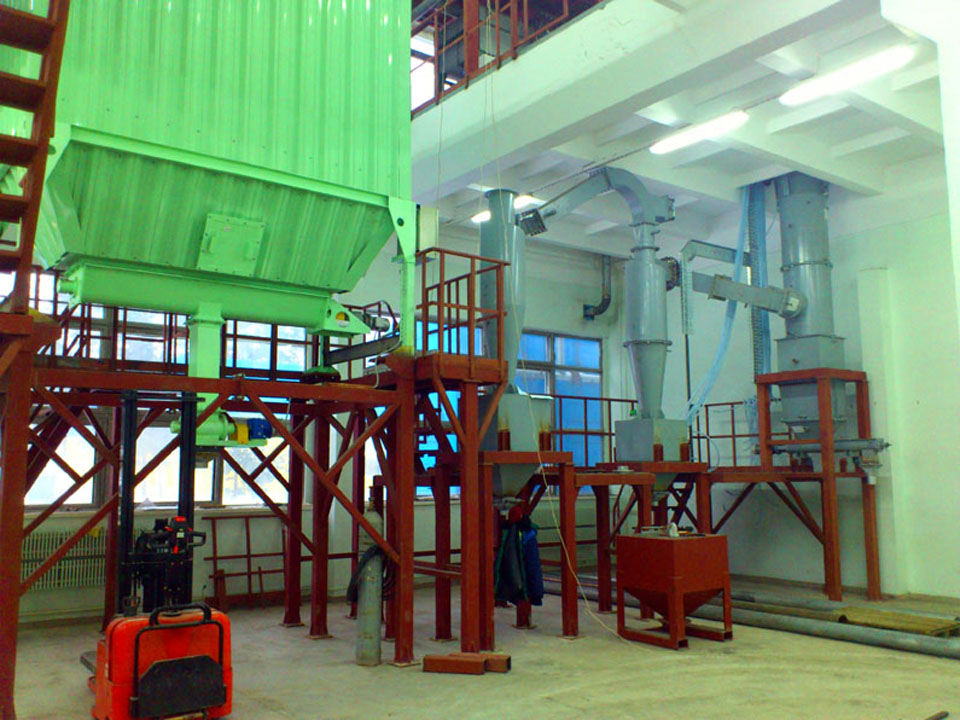

В настоящее время заканчиваются монтаж и пусконаладка установки ВЧИ-500 в г. Обнинске Московской обл.
Видеофрагмент испытаний установки
|
