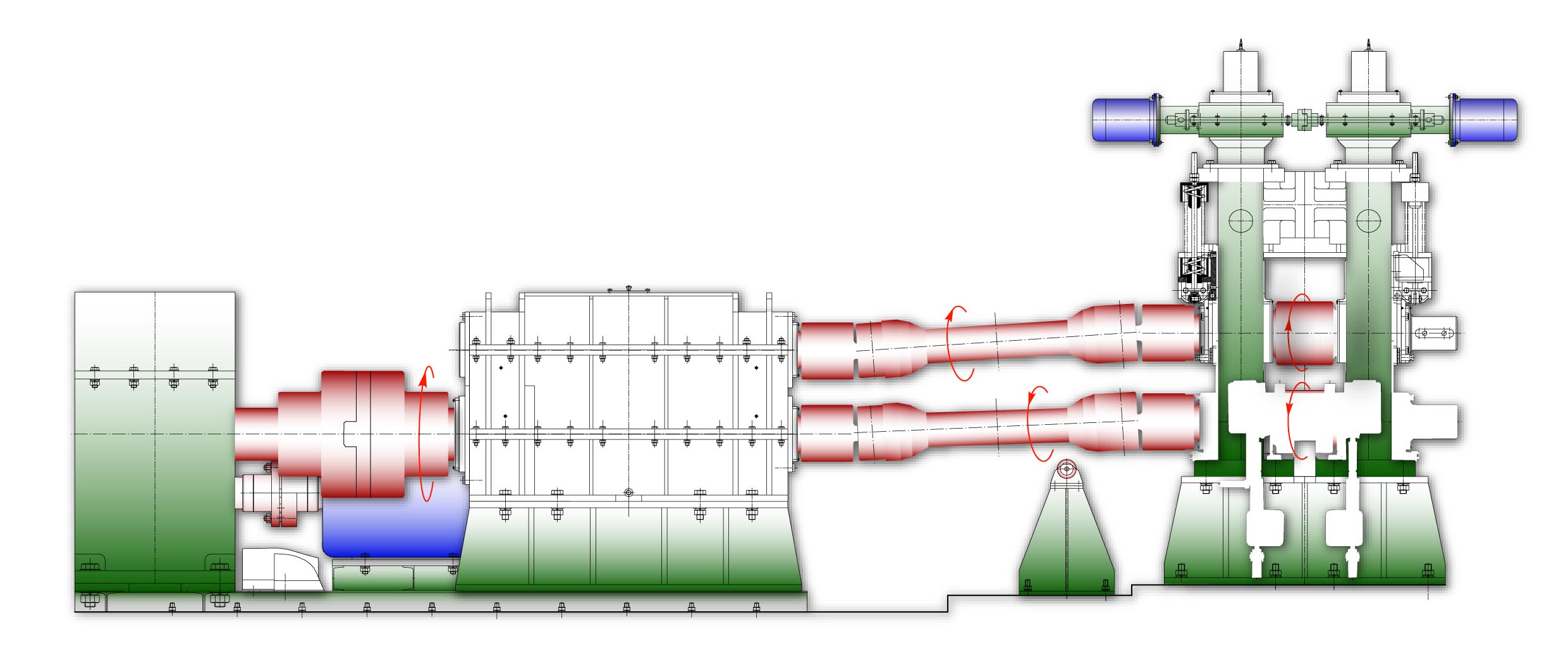

Прокатный стан с диаметром бочки 300 мм и шириной 250 мм предназначен для прокатки заготовок до требуемой толщины.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Крутящий момент прокатки при скорости 50… 200 мм/сек – 0,73 МН×м
• Крутящий момент прокатки при скорости 200… 300 мм/сек – 0,49 МН×м
• Мощность главного привода - 110 кВт
• Питание от сети трехфазного переменного тока (трехфазная пятипроводная схема), напряжение питания - 380 В
• Скорость вращения валков - 50… 300 мм/сек
• Направление вращения валков - реверсивное
• Диаметр валков - 300 мм
• Ширина валков - 250 мм
• Максимальный раствор валков - 100 мм
• Регулирование скорости вращения валков - частотным преобразователем
• Скорость разведения валков - 5... 10 мм/сек
• Минимальная толщина проката - 10 мм
• Размеры заготовки - толщина 70 мм, ширина 160 мм, длина 250 мм
• Установленная мощность - 116 кВт
• Масса стана - 24 400 кг

По техническим требованиям заказчика могут быть изготовлены прокатные станы с параметрами, отличающимися от вышеприведенных.

Автоматизированная система управления (АСУ) прокатным станом обеспечивает диагностику основных узлов стана, проведение прокатки в автоматическом режиме с заданными параметрами, документирование и архивирование параметров технологического процесса.
АСУ построена на базе промышленного контроллера «Omron» и промышленного компьютера, установленных в шкафу управления.
Все органы управления выведены на пульт управления с сенсорной панелью. Все приводы прокатного стана оснащены частотными регуляторами с обратной связью, обеспечивающими широкий диапазон скоростей прокатки и высокую точность позиционирования валков.
